Náročnost kurzu: 3/5 – střední | Délka skupinového kurzu: 12 h, délka individuálního školení: 8 h
Školení Inventor – součásti z plechu je specializovaný kurz pro uživatele, kteří už znají základy programu Autodesk Inventor a chtějí se naučit navrhovat plechové díly pro výrobu. Kurz navazuje na školení Inventor základní a je vhodný pro konstruktéry, techniky a další uživatele, kteří potřebují vytvářet plechové součásti, rozviny, výrobní výkresy a používat tyto díly v sestavách.
Na praktických příkladech si ukážeme základní filozofii práce s plechovými součástmi, nastavení stylů plechu, materiálu, tloušťky, pravidel ohýbání a dalších parametrů, které ovlivňují výsledný model i rozvin. Naučíte se vytvářet plechové díly přímým modelováním, převodem běžné součásti na plech i pomocí náčrtů.
Součástí školení je také práce s prvky plechu, například plochou, obrubou, lemem, ohybem, profilovým ohybem nebo šablonovou přírubou. Vyzkoušíte si nástroje pro dotvarování plechu, uzavírání rohů, otvory, zaoblení, razníky, rozvin a opakovaný ohyb. Jako autorizované školicí a testovací středisko Autodesk vedeme kurz prakticky, aby účastník dokázal připravit plechovou součást od návrhu modelu až po výkresovou dokumentaci a použití v sestavě.
Co se naučíte
- pochopit princip práce s plechovými součástmi v Autodesk Inventoru,
- nastavit styly plechu, materiál, tloušťku a pravidla pro ohýbání,
- převést běžnou součást na plechový díl nebo vytvořit plechovou součást přímo,
- používat náčrty při návrhu plechových dílů,
- vytvářet základní prvky plechu, například plochy, obruby, lemy, ohyby a vyříznutí,
- upravovat rohy, otvory, zaoblení, rozvin a opakovaný ohyb,
- používat a vytvářet razníky pro opakované tvarové prvky v plechu,
- připravit rozvin, výkresovou dokumentaci a použít plechové díly v sestavách.
Osnova školení Inventor - součásti z plechu
U individuálního a firemního školení je možné osnovu přizpůsobit.
- Úvod do navrhování plechových součástí
- filozofie tvorby plechových součástí v Inventoru
- využití plechových dílů ve strojírenské praxi
- styly plechu a jejich význam pro návrh i výrobu
- Metody navrhování plechových součástí
- převod běžné součásti na plech
- přímé vytváření plechových dílů
- použití náčrtů při tvorbě plechové součásti
- volba vhodného postupu podle typu dílu
- Nastavení a pravidla pro plechové součásti

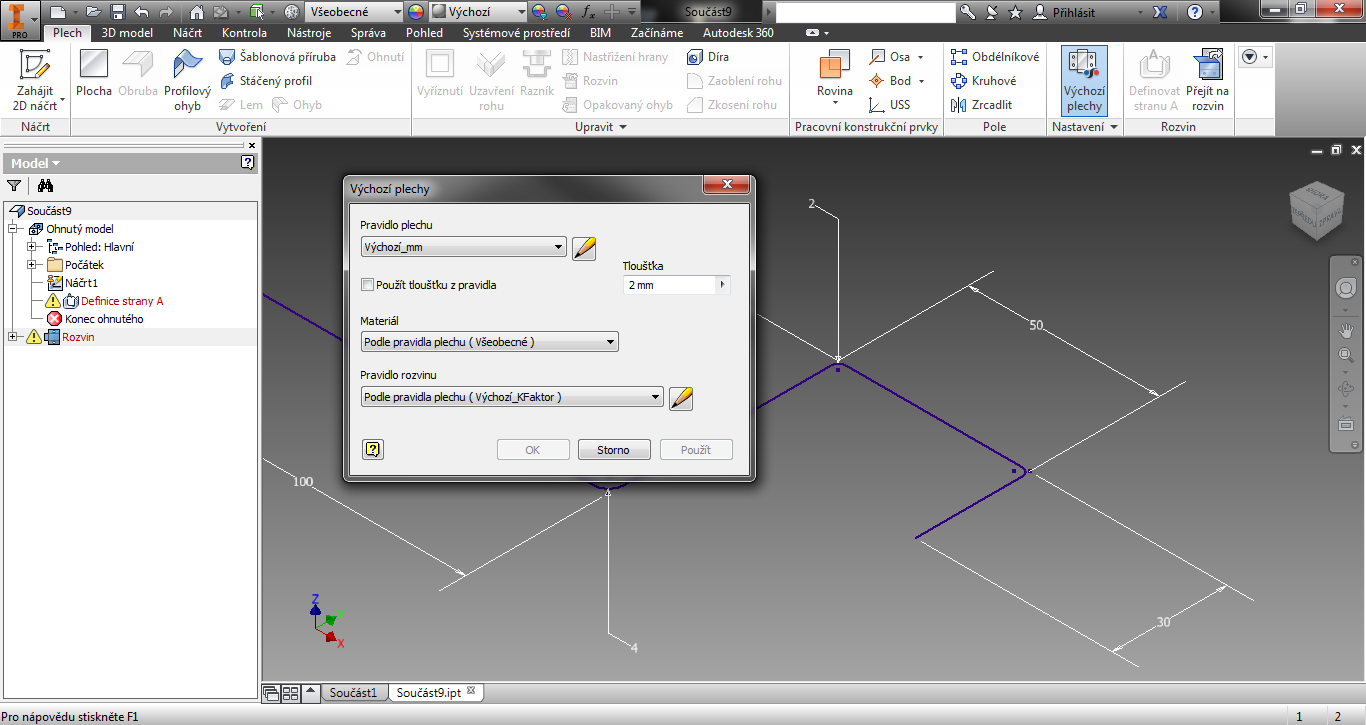

- výchozí plechy
- editor stylů a norem
- definice materiálu
- nastavení tloušťky plechu a pravidel ohýbání
- Prvky plechu
- plocha

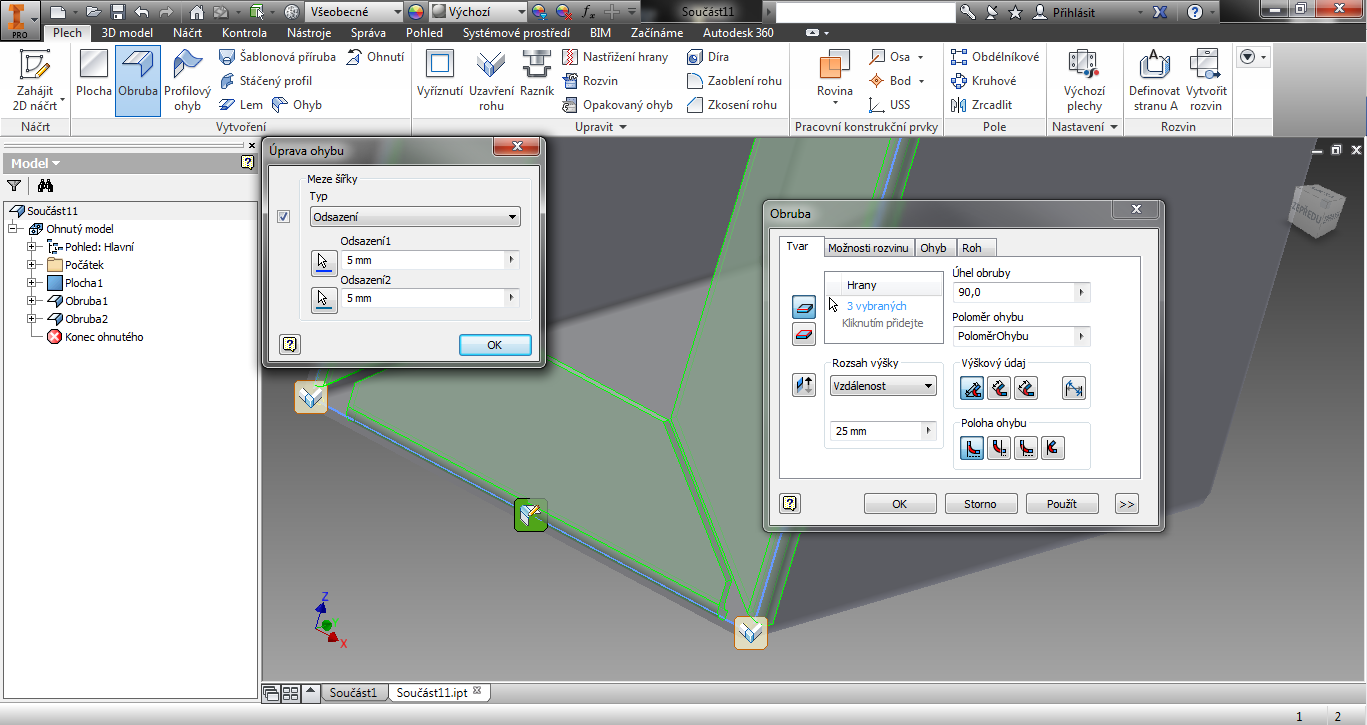

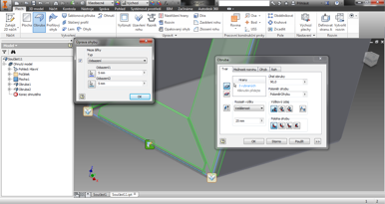

- obruba
- lem
- vyříznutí

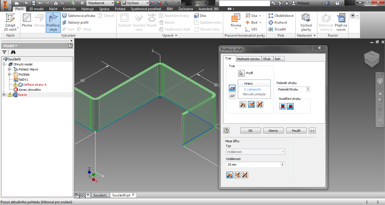

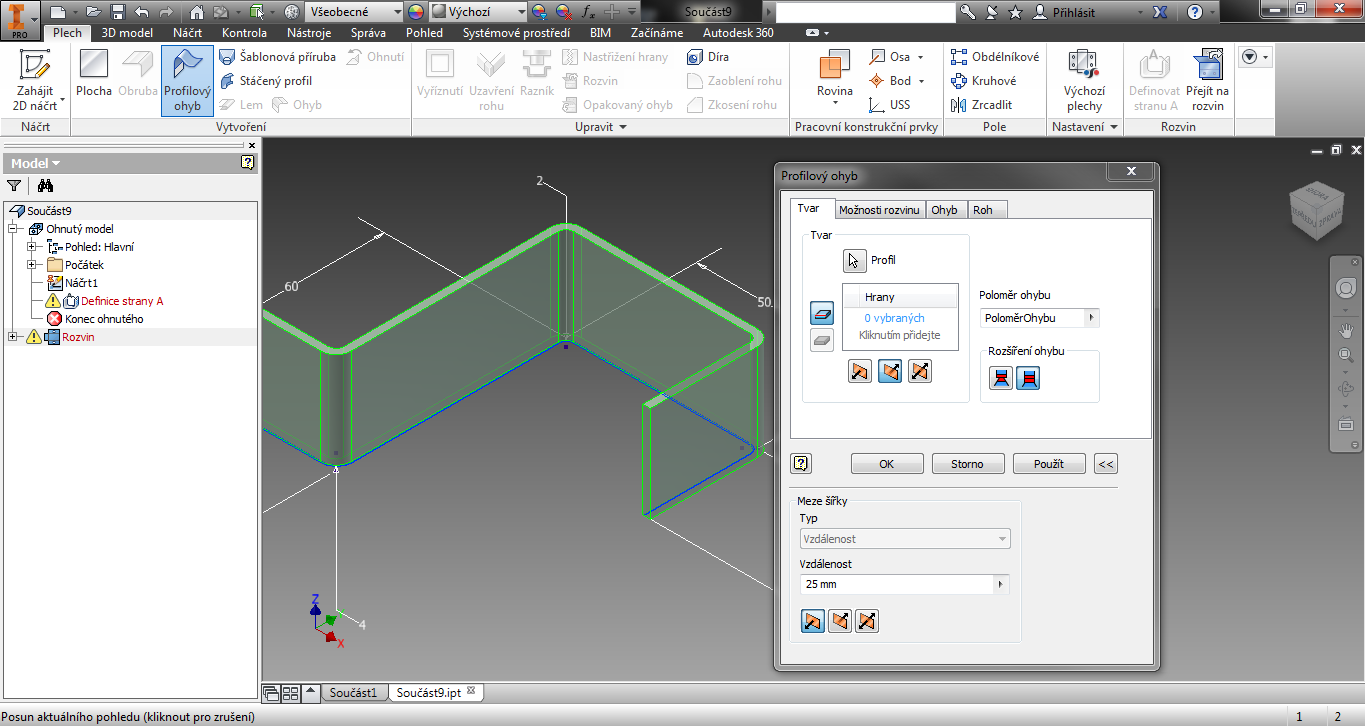

- profilový ohyb
- ohnutí
- šablonová příruba
- Nástroje pro dotvarování plechu
- uzavření rohů
- otvor
- zkosení a zaoblení rohů
- rozvin a opakovaný ohyb

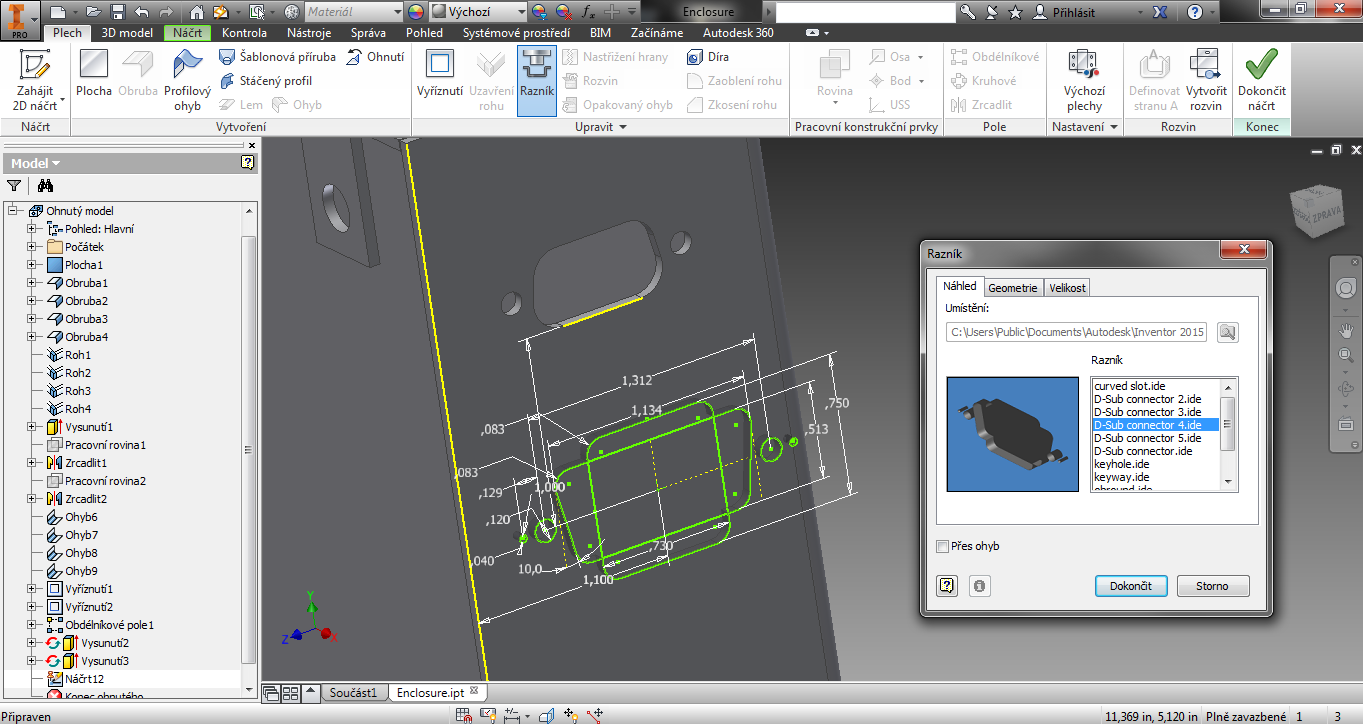

- Razníky
- použití razníku
- vytvoření a úpravy razníku
- pole prvků
- využití razníků pro opakované tvarové prvky

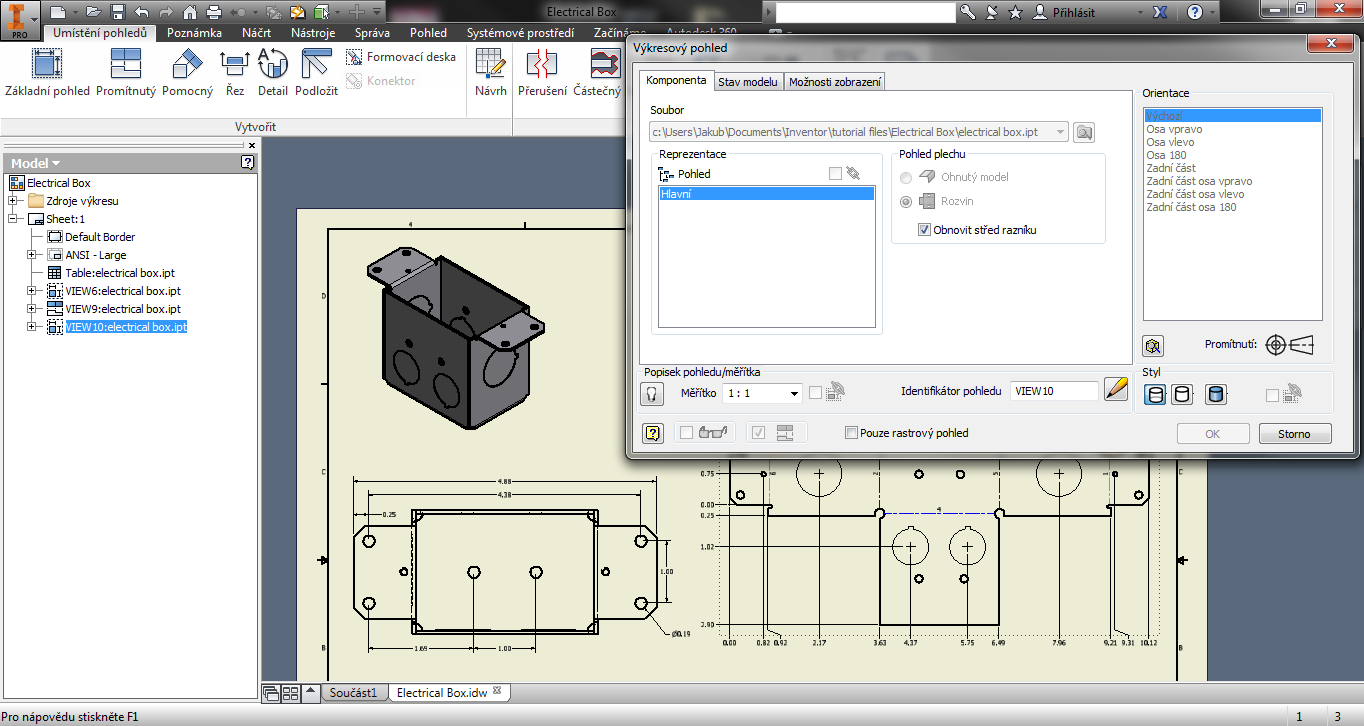

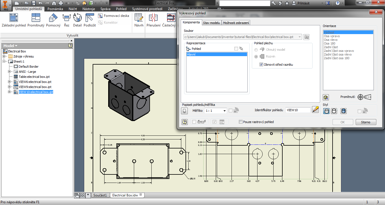

- Výkresová dokumentace plechových součástí
- použití plechových dílů v sestavách
- rozvin plechu
- tvorba 2D výkresů a export
- příprava podkladů pro výrobu plechového dílu
