Školení Inventor - Kabely a svazky

Náročnost kurzu: 3/5 – střední | Délka skupinového kurzu: 7,5 h, délka individuálního školení: 5 h

Školení Inventor – Kabely a svazky je specializovaný kurz pro uživatele, kteří už znají základy programu Autodesk Inventor a chtějí se naučit navrhovat kabelové vedení přímo v 3D sestavě. Kurz navazuje na školení Inventor základní a je vhodný pro konstruktéry a techniky, kteří potřebují do mechanického návrhu začlenit vodiče, kabely, konektory a kabelové svazky.

Na praktických příkladech si ukážeme filozofii modulu Kabely a svazky, nastavení konektorů, vytvoření dalších konektorů, práci s plochým kabelem a tvorbu tras vodičů. Naučíte se vést kabely v digitálním prototypu tak, aby bylo možné ověřit jejich délku, umístění, průchod sestavou a případné kolize s ostatními díly.

Součástí školení je také práce se segmenty, trasami vodičů a úpravami kabelových svazků v sestavě. Jako autorizované školicí a testovací středisko Autodesk vedeme kurz prakticky, se zaměřením na postupy využitelné při návrhu mechanických sestav, ve kterých je potřeba zohlednit elektrické propojení a prostorové vedení kabeláže.

Co se naučíte

  • pochopit princip modulu Kabely a svazky v Autodesk Inventoru,
  • připravit sestavu pro návrh kabelového vedení,
  • nastavovat a používat konektory v 3D sestavě,
  • vytvářet další konektory podle potřeb konkrétního návrhu,
  • vytvářet a upravovat ploché kabely,
  • definovat segmenty a trasy vodičů,
  • začlenit kabely a svazky do digitálního prototypu sestavy,
  • kontrolovat délky kabelů, kolize a příliš malé poloměry ohybů.

Firemní školení

školení pro skupinu posluchačů z jedné firmy

Školení v učebně v Praze nebo
v Kolíně nebo u vás ve firmě Ve vámi zvoleném termínu
v jakoukoliv denní dobu, i o víkendu

Více o firemním školení

Individuální školení

pouze Vy a lektor, nejefektivnější forma výuky

Školení v učebně v Praze nebo
v Kolíně nebo u vás kdekoliv v ČR Ve vámi zvoleném termínu
v jakoukoliv denní dobu, i o víkendu

Více o individuálním školení

Osnova školení Inventor - Kabely a svazky

U individuálního a firemního školení je možné osnovu přizpůsobit.

    • Úvod do modulu Kabely a svazky
      • princip práce s kabely a svazky v Inventoru
      • začlenění kabeláže do 3D digitálního prototypu
      • využití modulu při návrhu mechanických sestav s elektrickými prvky
    • Konektory
      • nastavení konektoru
      • konfigurace dalších konektorů
      • vytvoření vlastních konektorů
      • použití konektorů v sestavě
    • Kabely a ploché kabely
      • vytvoření kabelu
      • vytvoření a úprava plochého kabelu
      • nastavení vlastností kabelu
      • kontrola délky kabelu v sestavě
    • Segmenty a trasy vodičů
      • vytvoření segmentů
      • vytváření tras vodičů
      • úprava vedení kabelů a svazků
      • kontrola kolizí a poloměrů ohybů
    • Praktické využití kabelových svazků
      • ověření rozmístění elektrických komponent v mechanické sestavě
      • úpravy kabeláže podle prostoru v sestavě
      • využití kabelových svazků při tvorbě digitálního prototypu

Předchozí znalosti

Před školením se předpokládají znalosti na úrovni školení:

Inventor základní

Verze programu

U firemního a individuálního školení si verzi programu, na které bude školení probíhat, můžete zvolit.

Ukázky ze školení Inventor - Kabely a svazky

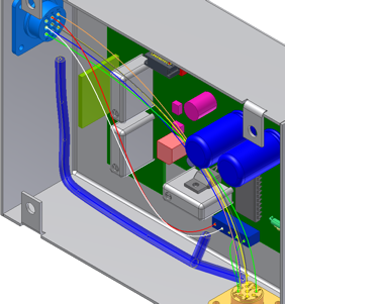

Inventor - kabely a svazky

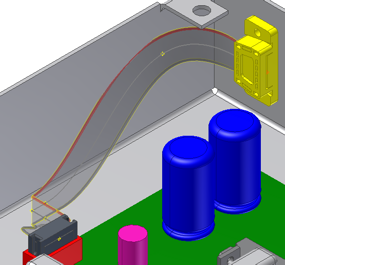

Inventor - kabely a svazky

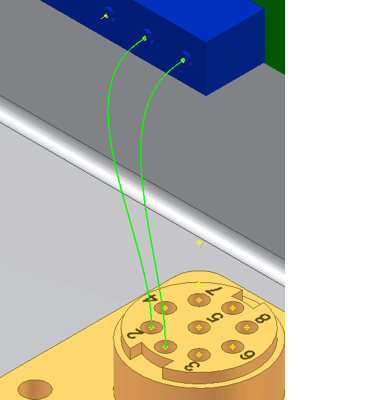

Inventor - kabely a svazky
